隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

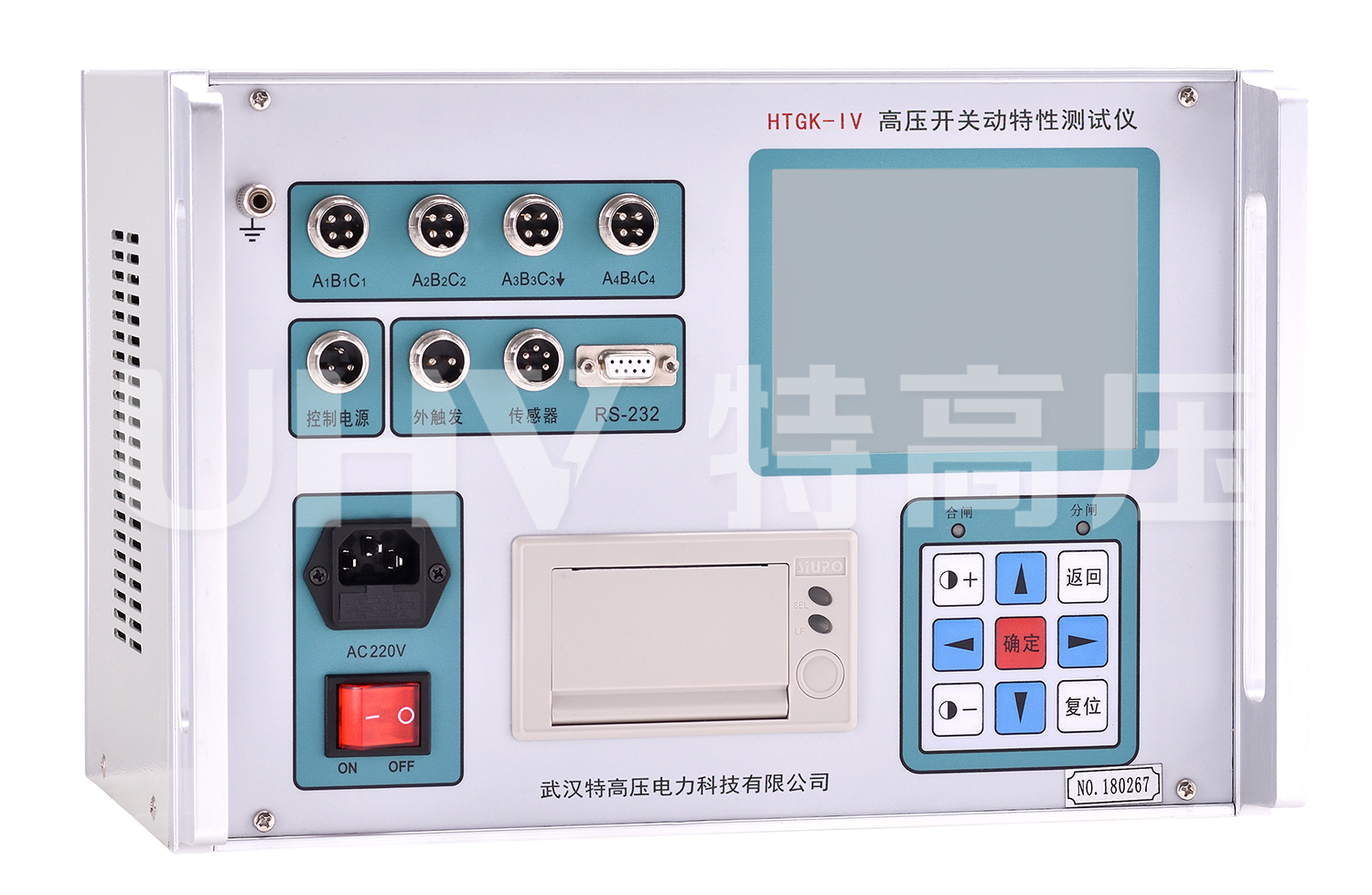

開關特性測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。對于帶合閘電阻的斷路器，可準確測量出合閘電阻及投切波形。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。
產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
產品參數
| 使用環境 | 輸入電源 | 220V±10% 50Hz±10% |
| 大氣壓力 | 86～106kpa | |
| 溫度 | －10～45℃ | |
| 濕度 | ≤ Q80%RH | |
| 安全性能 | 絕緣電阻 | ＞2MΩ |
| 介電強度 | 電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧 | |
| 基本參數 | 時間 | 量程：16000.0ms，分辨率：0.1ms 誤差：①200ms以內，0.1ms±1個字 ②200ms以上，±2％ ③同期，±0.1ms |
| 速度 | 量程：20.00m/s，分辨率0.01m/s 誤差：①0～2m/s以內，±0.1m/s ②2m/s以上，±0.2m/s | |
| 行程 | 真空斷路器：量程：50.0mm，分辨率：0.1mm，誤差：±0.5mm SF6斷路器：量程：300.0mm，分辨率：0.1mm，誤差：±2mm 少油斷路器：量程：600.0mm，分辨率：0.1mm，誤差：±2mm | |
| 電流 | 量程：20.00A ，分辨率：0.01A | |
| 合閘電阻 | 量程：0～2000Ω； 分辨率：1Ω，精度：1% | |
| 斷口類型 | 12路金屬斷口 ，6路合閘電阻斷口 | |
| 輸出電源 | DC30～250V數字可調/20A（瞬時工作） | |
| 外形尺寸 | 主機：360×290×280mm3；附件：：370×280×220mm3 | |
| 重量 | 主機：6kg；附件：9kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
產品特征
1、適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關
2、直線行程傳感器，旋轉傳感器，安裝極為方便，簡捷
3、主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜
4、主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間
5、內置快速微型打印機，打印所有數據及圖譜
6、開關特性測試儀具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析
產品圖集

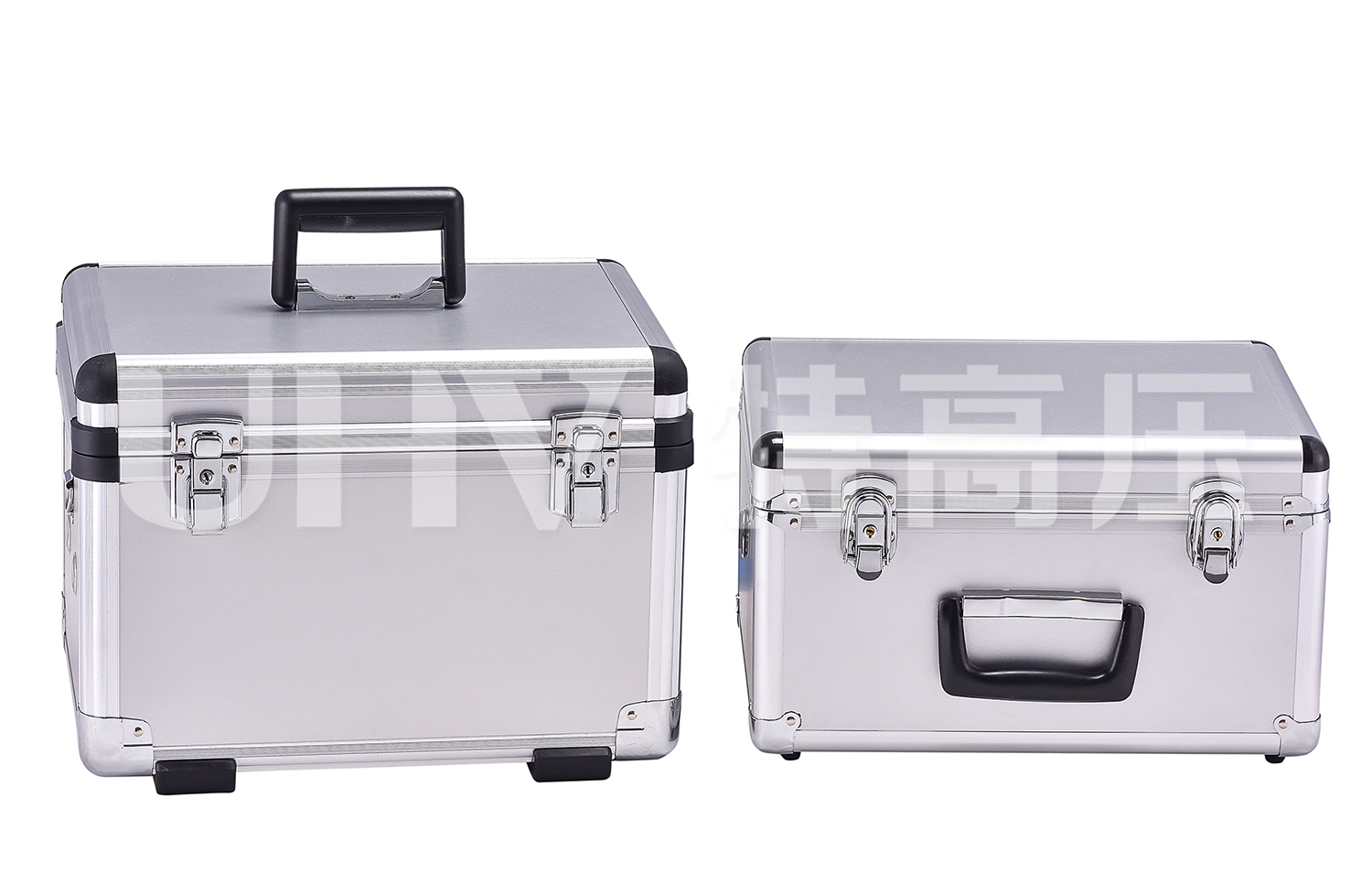

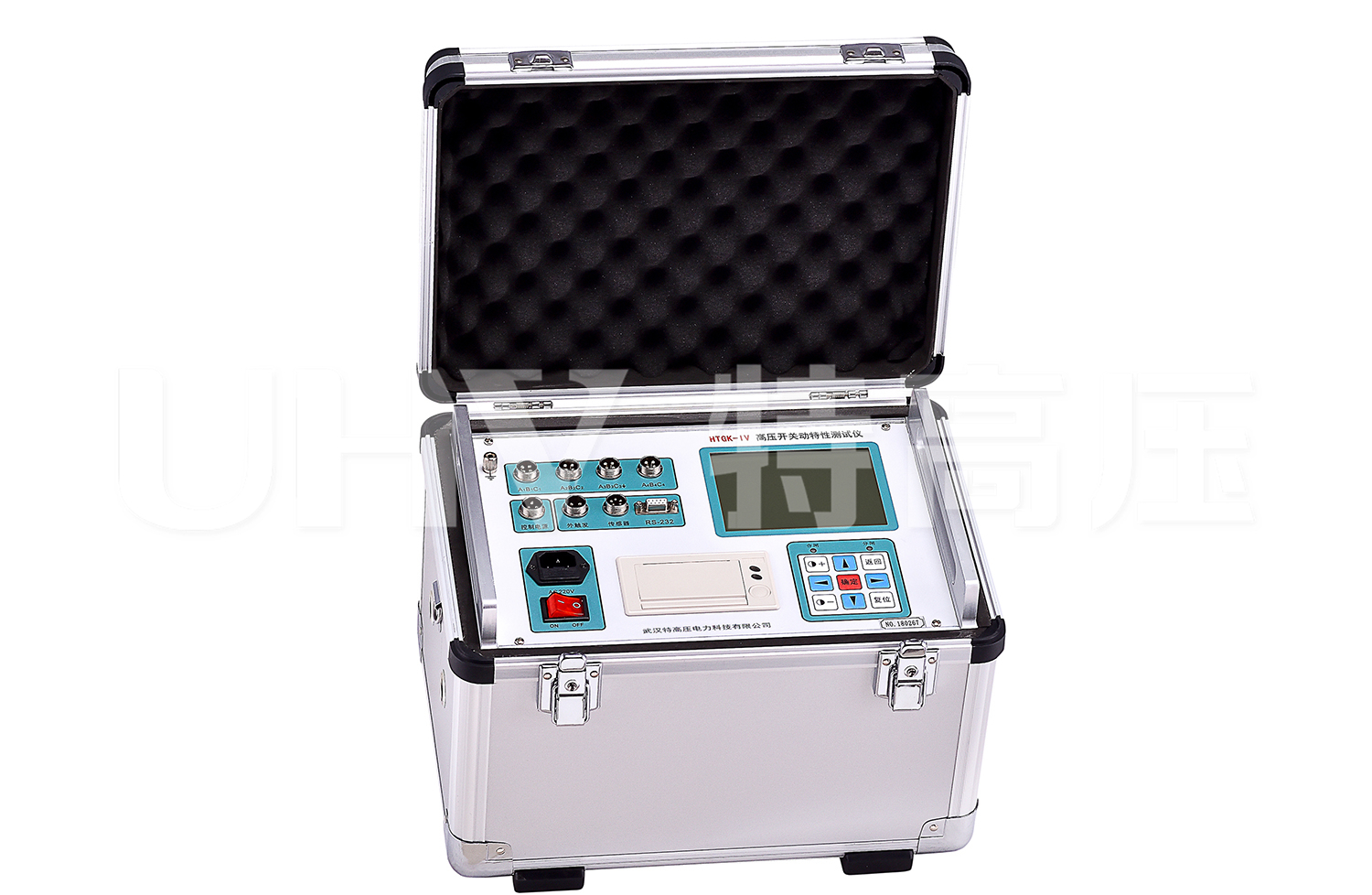

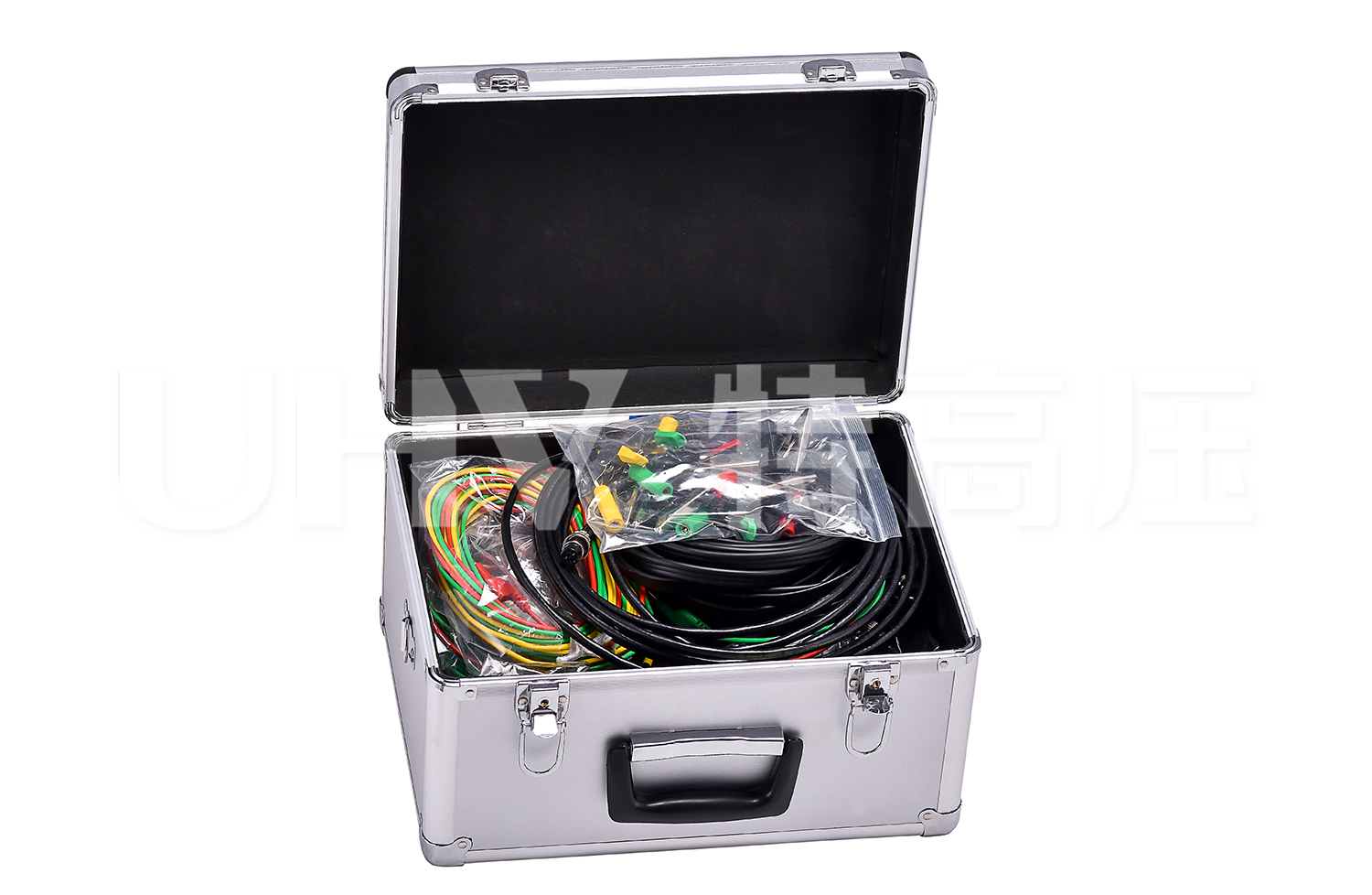

鋁合金包裝箱 旋轉測速傳感器 直線行程速度傳感器 旋轉測速磁性座 旋轉支架 旋轉絲桿 扳手 強磁鐵 螺絲 十字起 平口起 分合閘控制線 外觸發偵測線 斷口測試線 斷口測試線 測試線用鱷魚夾 斷口短接線 斷口短接線 鱷魚夾 插針 短接線（40cm) 短接線（80cm) 地線 傳感器線 肩帶 電源線 保險管
