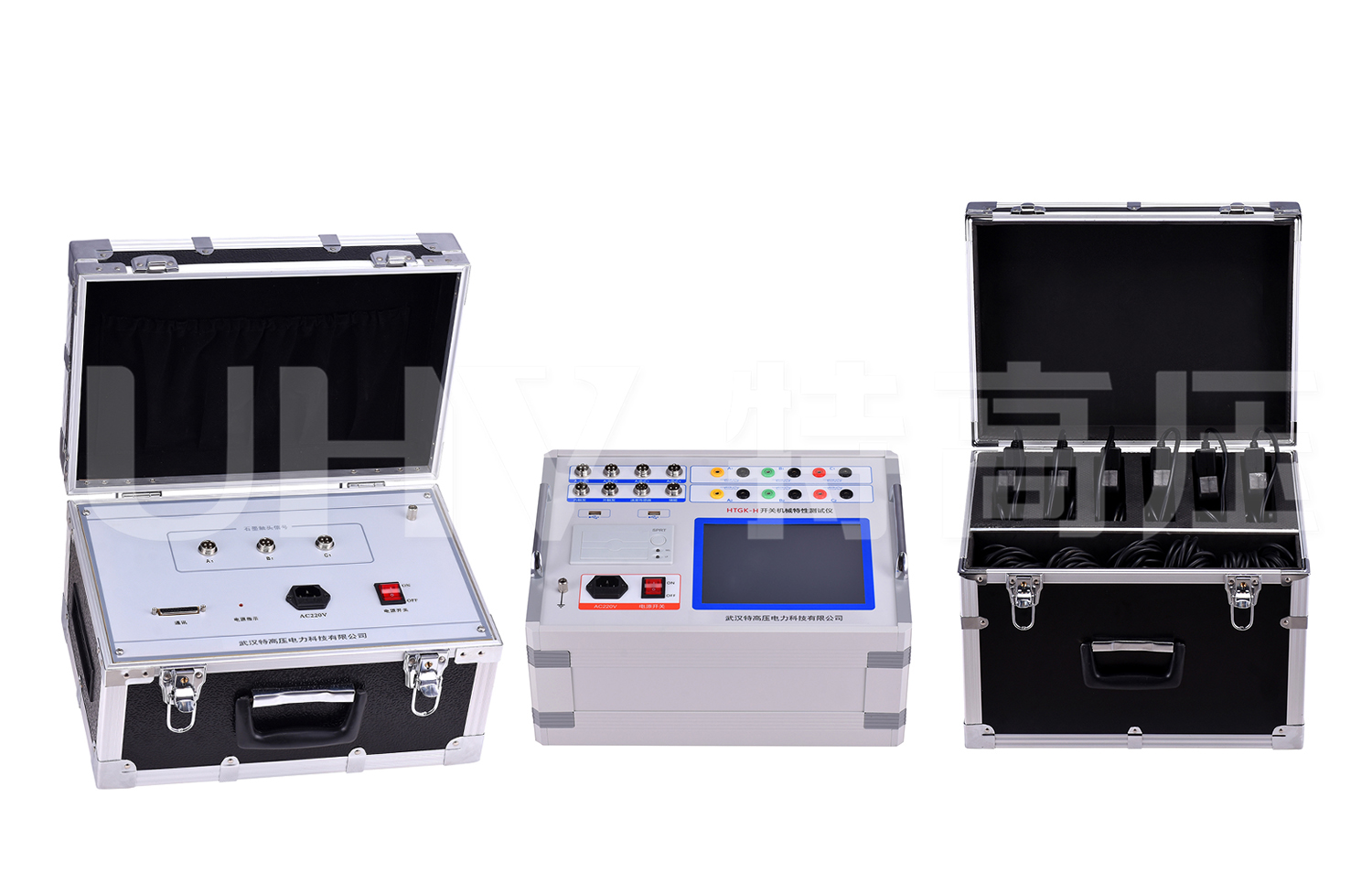

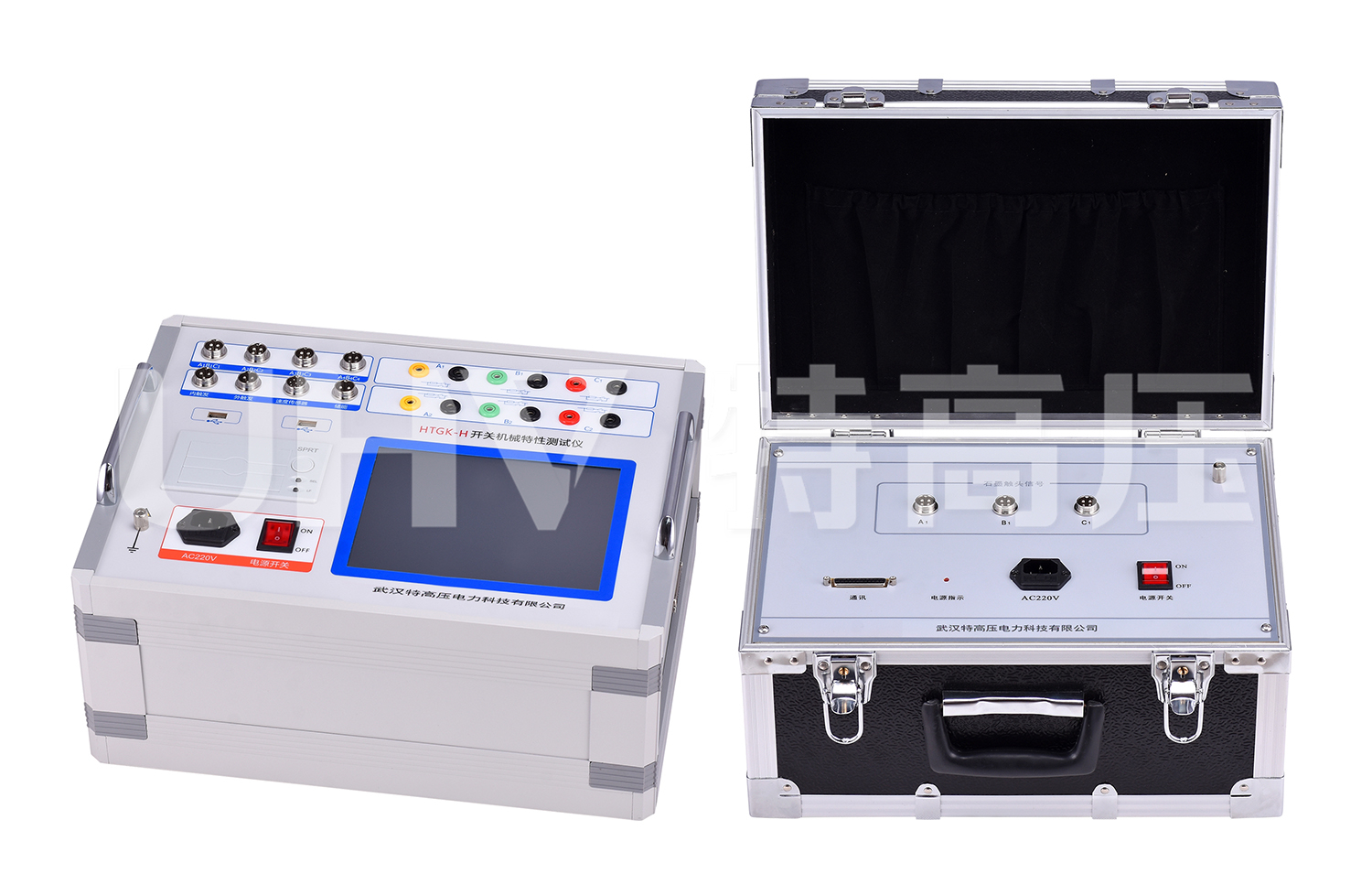

HTGK-H 高壓開關動特性測試儀

所屬分類：斷路器(開關)測試儀器

產品時間：2022-04-25

簡要描述：能準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數參考標準：GB 1984-2014，DL/T 846.3-2017產品說明書檢定證書標準及規程產品圖集操作視頻適用于國內外所有型號的SF6開關、GIS組合電器、真空開關、油開關內部抗干擾電路可滿足800kV變電站內可靠使用同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。儀器為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀、高壓開關動特性測試儀

產品參數

技術參數

時間測量	12路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期
	合閘（分閘）彈跳時間（彈跳次數）
	測試范圍：0.01ms～20s；分辨率：0.01ms；準確度：0.1%±2個字
合閘電阻測量	3/6路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期
	合閘（分閘）彈跳時間（彈跳次數）
	合閘電阻投入時間
測量范圍	10～10000Ω；分辨率：0.1Ω；精度：1%
石墨觸頭測量	3/6路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	分閘（合閘）相間不同期
雙端接地開關測量	3路固有分閘（合閘）時間
	分閘（合閘）相內不同期
	合閘（分閘）彈跳時間及波形
速度測量	剛分（剛合）速度
	指定時間段（行程段或角度段）平均速度
測速范圍	1mm傳感器 0.01～25.00m/s
	0.1mm傳感器 0.001～2.50m/s
	0.5°角度傳感器 1周波/0.5°
行程測量	動觸頭行程（行程）
	接觸行程（開距）
	過沖行程或反程（超程）
	傳感器：50mm；分辨率：0.1mm
	360線傳感器：360°；分辨率：0.25°
	選配傳感器300mm、1000mm、加速度傳感器
線圈電流測量范圍	0～40A，最小分辨率：0.01A
儀器電源	AC220V ± 10%；50Hz ± 2%
直流電源	輸出電壓：5～270V連續可調
	輸出電流：≤20A(短時)
外觸發觸發電壓范圍	AC/DC10V～300V，電流：≤ 120A(短時)
隔離開關測量范圍	電壓輸出：DC5～270（可調）
	電源輸出時間：0.01-20秒（可設置）
	斷口信號最大采集時間為20秒
	可測斷口合、分閘時間、三相不同期、彈跳時間及次數
主機體積	380×280×170mm3
使用環境	-10℃~ +50℃
相對濕度	≤90%

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用
2、高速熱敏打印機，方便現場打印測試數據

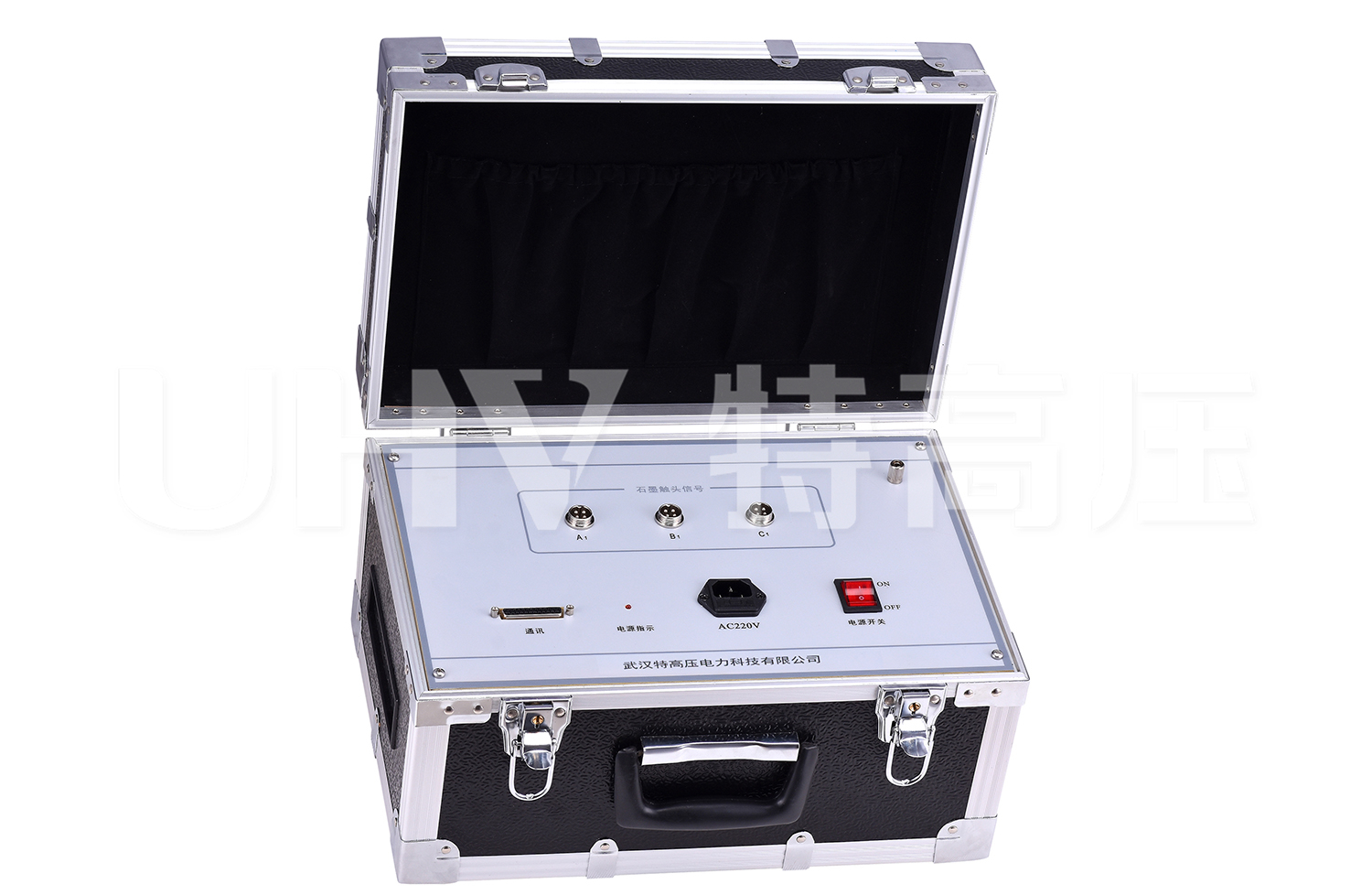

3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值，并可做斷路器的低電壓動作試驗

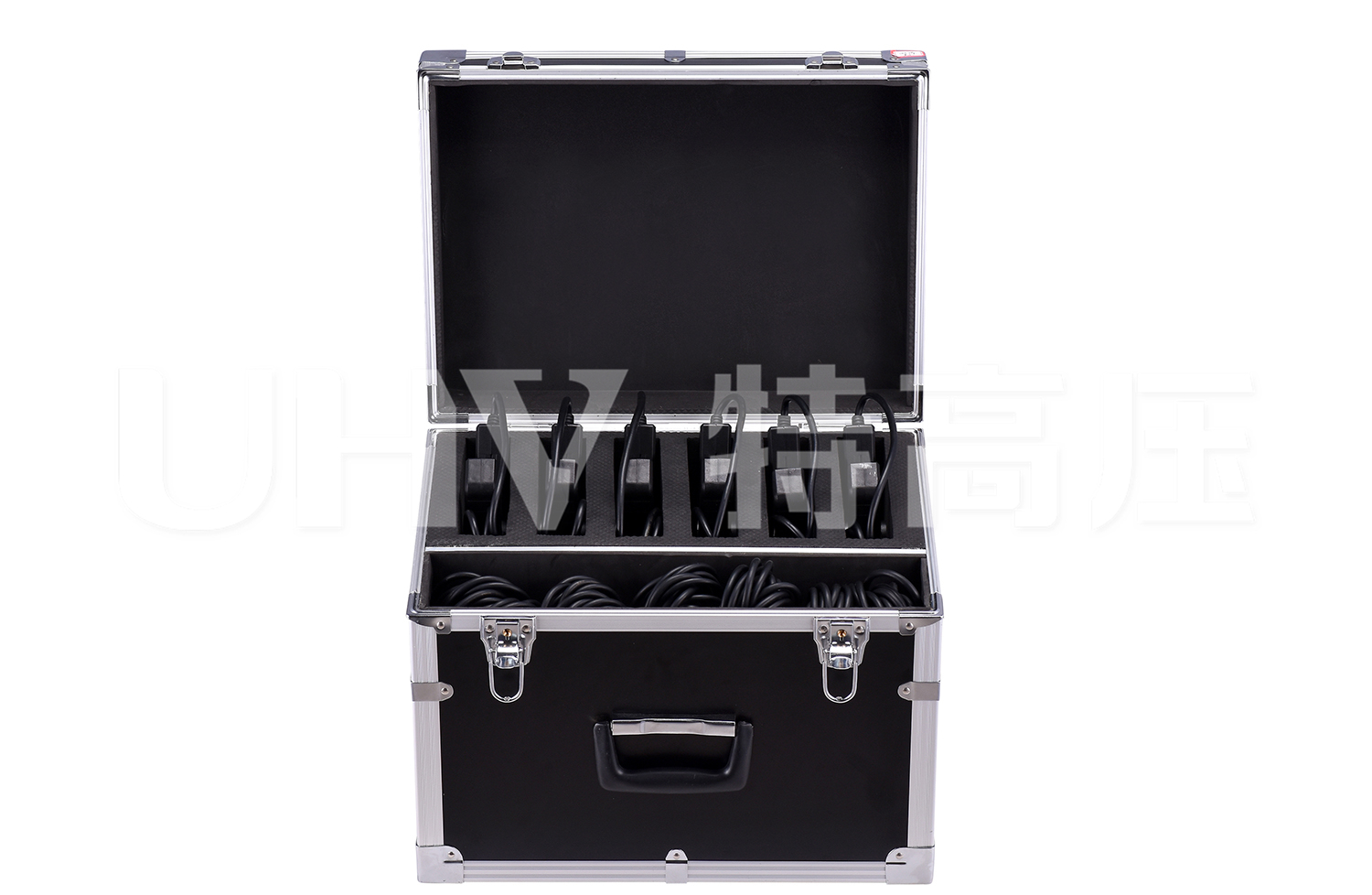

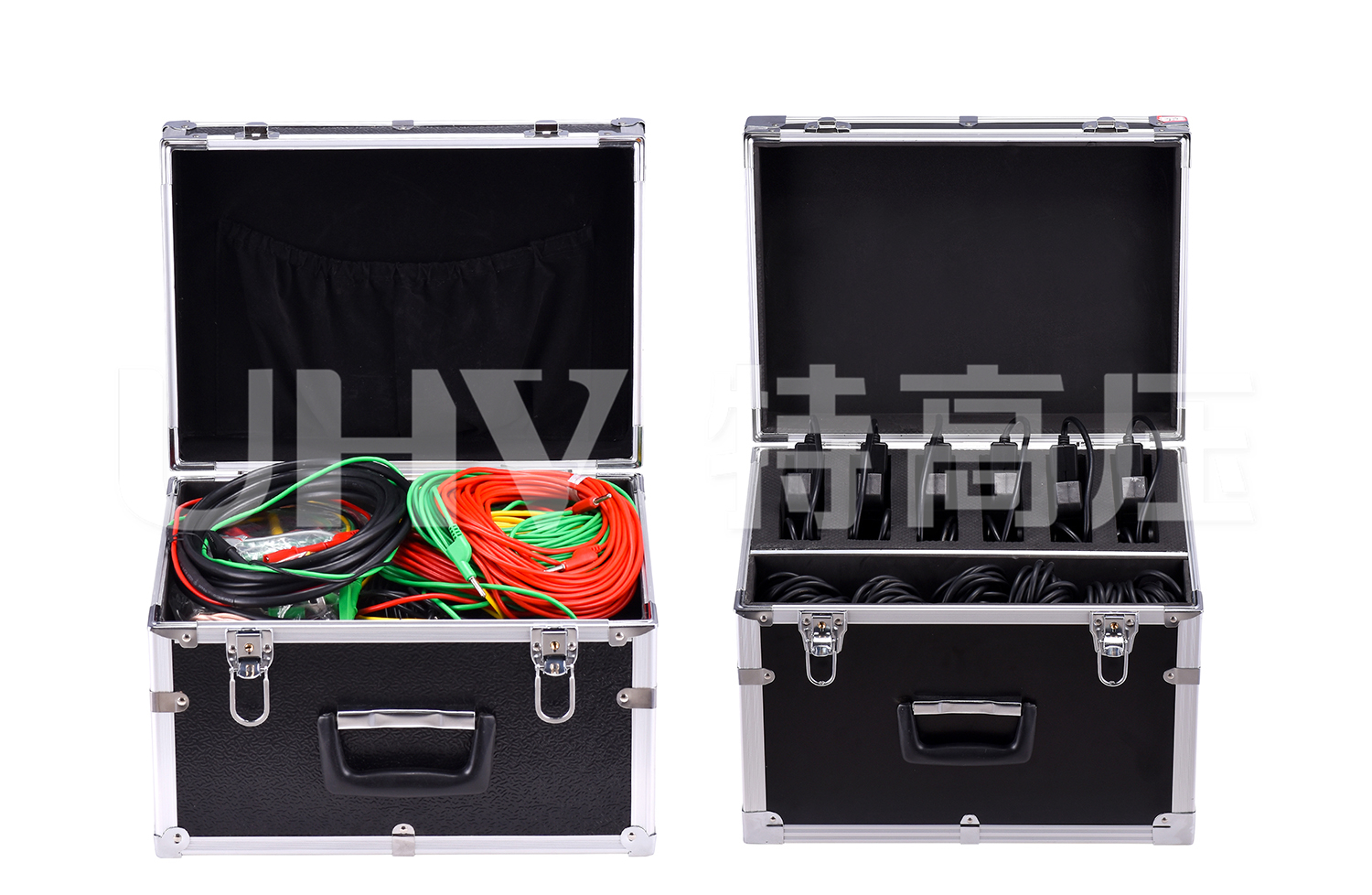

4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關
6、開關動作一次，得到所有數據及圖形
7、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存
9、同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析
11、內部抗干擾電路可滿足800kV變電站內可靠使用
